Bilder / Pictures: Maggia
Sämtliches Material wurde dem schönen Jubiläumsband "50 Jahre Ofima 1949-1999" entnommen. The pictures and the explanations are taken from the the book celebrating the 50 years of Ofima 1949-1999


Stausee Sambuco / Storage lake of Sambuco: Wir sind daran, das Ladeproblem dieses Bildes zu beheben / Actually this picture fails to be loaded - we will fix this problem as soon as possible

Maggia-Kraftwerke: Stausee Sambuco / Maggia hydroelectric scheme: Storage lake of Sambuco



Stausee Gries / Storage lake of Gries: Wir sind daran, das Ladeproblem dieses Bildes zu beheben / Actually this picture fails to be loaded - we will fix this problem as soon as possible

Maggia-Kraftwerke: Stausee Gries / Maggia hydroelectric scheme: Storage lake of Gries

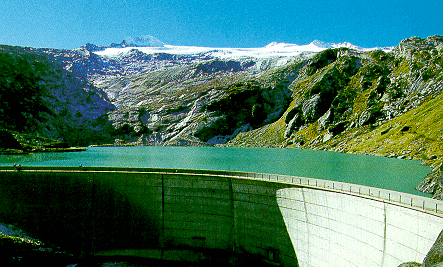

Maggia-Kraftwerke: Stausee Cavagnoli / Maggia hydroelectric scheme: Storage lake of Cavagnoli



Stausee und Ausgleichsbecken Palagnedra / Storage lake and compensation basin of Palagnedra: Wir sind daran, das Ladeproblem dieses Bildes zu beheben / Actually this picture fails to be loaded - we will fix this problem as soon as possible

Maggia-Kraftwerke: Stausee und Ausgleichsbecken Palagnedra / Maggia hydrolectric scheme: Storage lake and compensation bassin of Palagnedra



Maggia-Kraftwerke: Kavernenzentrale Bavona/ Maggia hydroelectric scheme: Power plant in cavern of Bavona. In San Carlo Bavona gelegen, vom Ausgleichsbecken Robiei gespiesen und mit zwei horizontalachsigen Peltongruppen von 70 MW, 428 U/Min. ausgerüstet, nutzt es ein mittleres Gefälle von 887 m. Das Wasser fliesst dann durch einen 6,5 km langen Stollen ins Ausgleichsbecken Peccia. Situated in San Carlo Bavona this power plant uses the waters from the compensation basin of Robiei with two pelton machine groups deploying each 70 MW (428 rpm) under a head of 887 m. The used waters are then directed to the compensation basin of Peccia through an tunnel of 6,5 km lenght.



Maggia-Kraftwerke: Kavernenzentrale Peccia / Maggia hydroelektric scheme: Power plant in cavern of Peccia. In Piano di Peccia gelegen, gespiesen vom Speicherbecken Sambuco und mit zwei horizontalachsigen Peltongruppen von 24 MW, 300 U/Min. sowie zwei Pumpen von 12 MW ausgerüstet, nutzt es ein mittleres Gefälle von 381 m. Das Wasser fliesst dann ins Ausgleichsbecken Peccia. Situated in Piano di Peccia this power plant uses the waters from the storage lake of Sambucco with two pelton machine groups deploying each 24 MW (300 rpm) under a head of 381 m. In the same cavern there are also two storage pumps of 12 MW. The used waters are then collected in the compensation basin of Peccia.

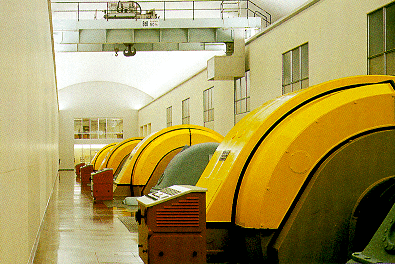

Maggia-Kraftwerke: Kavernenzentrale Cavergno / Maggia hydroelectric scheme: Power plant in cavern of Cavergno. In Cavergno gelegen, gespiesen vom Ausgleichsbecken Peccia und mit vier horizontalachsigen Peltongruppen von 26 MW, 375 U/Min. ausgerüstet, nutzt es ein mittleres Gefälle von 489 m. Das Wasser fliesst dann durch einen 24 km langen Stollen ins Ausgleichsbecken Palagnedra. Situated in Cavergno this power plant uses the waters from the compensation basin of Peccia with four pelton machine groups deploying each 26 MW (375 rpm) under a head of 489 m. The used waters are then directed tho the compensation basin of Palagnedra through an tunnel of 24 km lenght.
